（ 1） 、 HT300 高强度孕育铸铁。将铁液出炉温度从 1450 ℃ 一下提高到 1470~1520 ℃ ，提高炉料组成中废钢比例（加入量达 40%~50% ），以采用 C-si ， Ca-Ba 和 CaMnSi-Bi 系孕育剂等技术措施，在 CE≥3.5% 条件下获得 HT350 牌号。

（ 2） 高 Si/C 比灰铸铁。在碳当量 CF=3.4%~3.8% 条件下，适当增加废钢加入量，将 Si/C 比从 0.4~0.5 提高到 0.7~0.8 ，铁液温度提高到 1450 ℃ 以上，抗拉强度可提高 20~30mpa 。 E0 值也有提高，铸件具有较小的变形倾向。但对于机床这类壁较厚的铸件，提高 Si/C 值会增加厚断面处的铁素体含量，反而使强度降低。此时应加入 Cr 、 Ca 、 Sb 和 Sn 等合金元素，提高机床厚断面处的珠光体含量，减少断面硬度差，增加机床的精度稳定性。国内试验采用振动时效，降低并均匀机床铸件内的残余应力。它对残余应力的影响。由于振动后材料弹性模量的提高，铸件抗承载变形的能力增加，抗静载能力提高 30% ，抗动载能力提高 _~300% 。

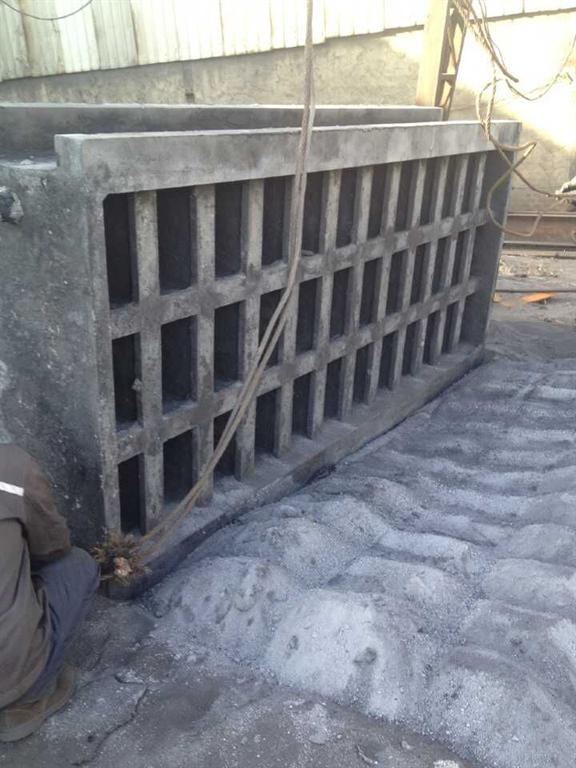

【机床铸件铸造场景】

泊头市兴星机械设备 有限公司针对广大消费者需求，不仅提供了大量_的机床铸件设施，同时对于如何操作使用机床铸件提供了有效的解答。机床铸件的机身具有非常好的耐磨性和消震性，因此在使用过程中，作为用户的我们能够有效感知到机床铸件的优势性能；在工业性方面，机床铸件根据大众的不同需求，带来了良好的流动性和较低的熔点，有助于用户的便捷实用，因此而获得了越来越多消费者的良好口碑和评价。
