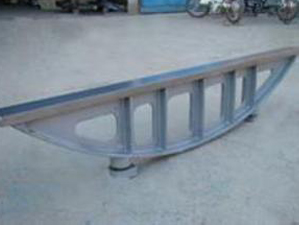

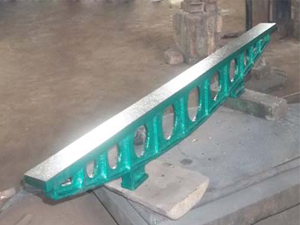

桥型平尺
桥型平尺名字的由来_是因为形状为拱形桥的缘故且只有一个工作面，桥型平尺工作面采用刮研工艺，是用来测量工件的直线度和平面度的精密研具，桥型平尺主要用于机床导轨的测量研磨和平板平台的研磨测量时使用，使用温度（20±5）℃。
桥型平尺易于保管，悬挂平放均可，不会因长期平放而影响其直线度、平行度。
工作原理： 桥型平尺是具有_平面的尺形量规，主要用于以着色法、指示表法检验平板、长导轨等的平面度，也常用于以光隙法检验工件棱边的直线度，一般用_铸铁制造，矩形平尺也有用轴承钢或花岗石制造的。
桥型平尺用户选择__多的规格，型号：
规格mm | 侧面对工作面垂直度 | 工作面直线度或平面度 | ||||||
精度等级um | ||||||||
00 | 0 | 1 | 2 | 00 | 0 | 1 | 2 | |
500×50 | 1.5 | 3 | 6 | 12 | 7 | 14 | 30 | 60 |
750×50 | 2 | 4 | 8 | 15 | 10 | 20 | 40 | 80 |
1000×50 | 2.5 | 5 | 10 | 20 | 12 | 24 | 50 | 100 |
1500×70 | 4 | 7.4 | 15 | 30 | 20 | 40 | 80 | 160 |
2000×80 | 5 | 9 | 18 | 36 | 25 | 50 | 100 | 200 |
2500×90 | 6 | 11 | 22 | 44 | 30 | 60 | 120 | 240 |
3000×100 | 7 | 13 | 26 | 52 |
| 65 | 130 | 260 |
3500×100 |
| 15 | 30 | 60 |
| 75 | 150 | 300 |
4000×100 |
| 17 | 34 | 68 |
| 85 | 170 | 340 |
